摘要：德国南部的一座网状结构人行桥，设计精巧，看似漂浮在空中，充满了简约主义的风格韵味，引人注目。正是2205双相不锈钢的独特特性，才使这一轻盈如丝的结构成为可能。

 © sbp/Andreas Schnubel

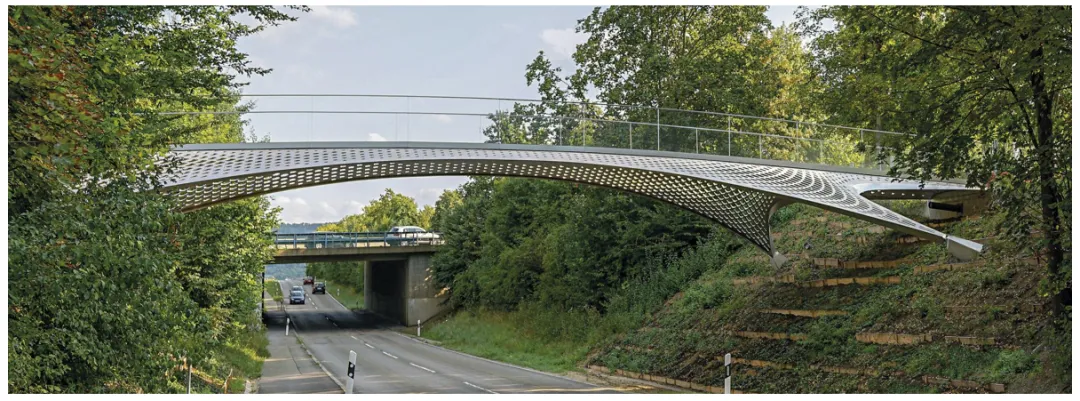

       这座桥乍看上去像一块大的金属丝绸，但这座轻盈的步行桥不仅仅是漂亮，它还为实现高效及可持续的结构设计提供了新的选择。位于德国斯图加特附近迪津根的通快集团（TRUMPF），其业务不断增长并在国际上取得成功，工厂需要扩大，唯一途径是扩张到繁忙乡村道路的另一边。厂区被一分为二，从一个区域到另一个区域很麻烦，除了过马路，进出安全检查也增加了时间。这座步行桥将两个生产区域连接了起来，不仅方便了为员工和访客在厂区间穿行，也作为当前激光切割技术（公司的主要产品之一）的一个展示。

优雅的减重

       这座长28米，宽10米的人行桥由德国施莱希伯格曼工程设计公司（SBP）设计。它由厚度仅为20毫米的双曲线形不锈钢板组成。为了使轻质结构更加坚固，所有边缘都向下折叠并朝四个基点扭转以形成三角形的支承点。21吨重的桥梁无需进一步的支撑结构。为了创造结构的空灵感，用激光机在壳体上切割出了与力的走向相对应的孔，计算好这些孔的尺寸和位置，以便在保持结构完整性的同时获得最大程度的通透。

       行人直接在经过防滑涂层处理的不锈钢外壳上行走。该区域的孔较小，但数量较多，并用玻璃塞填充。这样集中了光线并增加了透明外观。在夜晚具有相反的效果，桥下LED聚光灯的光线透过步行区和侧面区域玻璃填充物照射过来。此外，防眩光全玻璃栏杆突出了桥梁的轻盈感。这些效果最终造就了这样一座桥：它看似飘浮在空中，横跨乡村道路发出柔和的光芒。

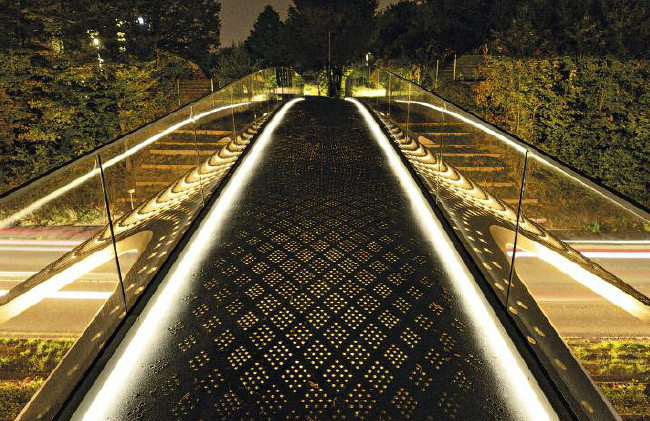

夜晚，LED灯照亮了人行桥两侧和桥下©sbp/Andreas Schnubel

2205双相不锈钢：以简胜繁

       为了实现这一独特的桥梁设计，2205双相不锈钢是一个理想的选择。其钼含量为3%，可抵抗桥上和桥下使用融雪盐产生的腐蚀环境。虽然类似的设计在碳钢上也有可能，但要在碳钢上开这么多孔，并用保护涂层密封所有这些表面将是一项复杂的工作，且成本高昂，并不可行。此外，由于涂层老化，必须定期重复此过程，从而导致很高的维护成本。而裸露的不锈钢表面也为桥梁带来了清新现代的外观。

创新与传统的结合

       通过现代激光技术将双相不锈钢板切割成一定形状并穿孔，然而，将高强度双相不锈钢成形为双曲线形状并不容易。将20毫米厚的平板转变成数据模型规定的三维结构，需要操作者丰富的经验以及传统造船企业的重型压机。在那里，它们被焊接成七个较大的桥梁构件。然后将这些构件运输到安装地点附近的工厂进行焊接。最后，一台重型起重机将整座桥吊装到位。由于桥的强度高，重量轻，起重机能够在不造成交通干扰的情况下快速吊装。

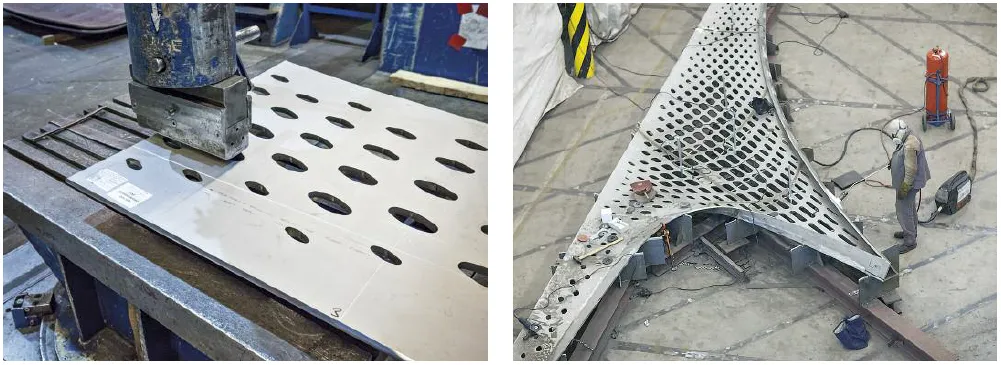

激光切割穿孔的不锈钢板在一个重型压机（左）进行三维成形。之后焊接在一起成为4个四等分。采用焊接的方式将加强轻质壳体结构的“折叠”边缘连接起来©Wilfried Dechau

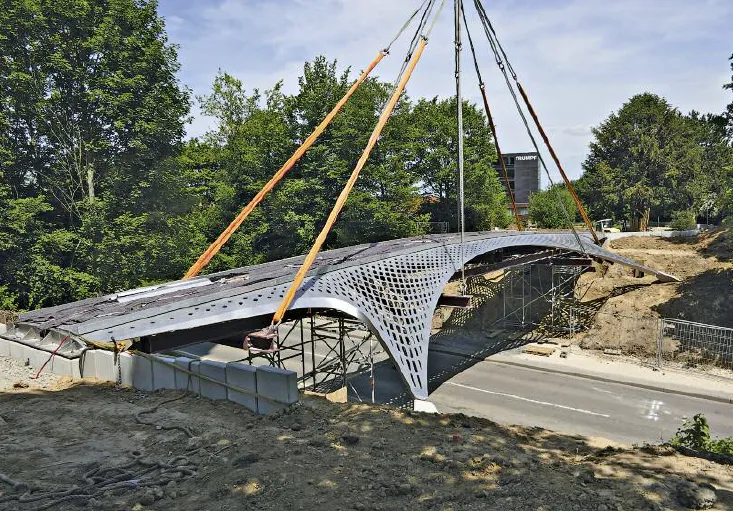

起重机将桥梁吊装到位，一旦安装到准确的位置，即可自我支撑©schlaich bergermann partner

       这座桥以其引人注目的设计和材料的创新使用，树立了新的标准。高强度、加工硬化率和延伸率这些因素常常相互影响，需要综合考量，这意味着双相不锈钢特别适合于这样的用途：结构部件形状复杂，要求重量轻，具有良好的成本效益。由于其良好的焊接性，结构可以预制成大型构件，并在现场快速安装。这座美丽、轻灵的人行桥表明：高效、可持续的建筑也可以具有高艺术性。
